當前位置：首頁 > 產品中心 > 旋球閥 > 雙向硬密封旋球閥

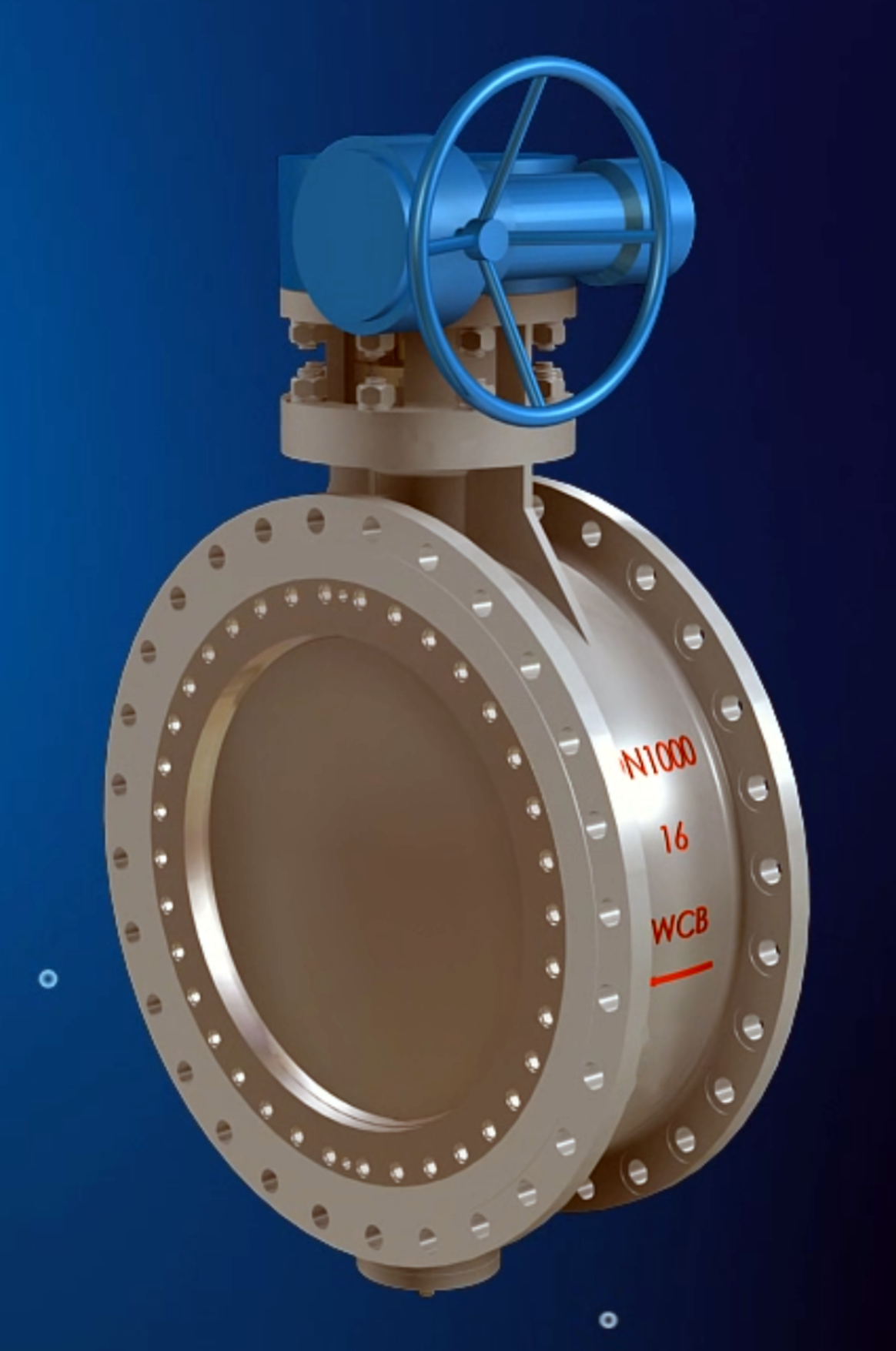

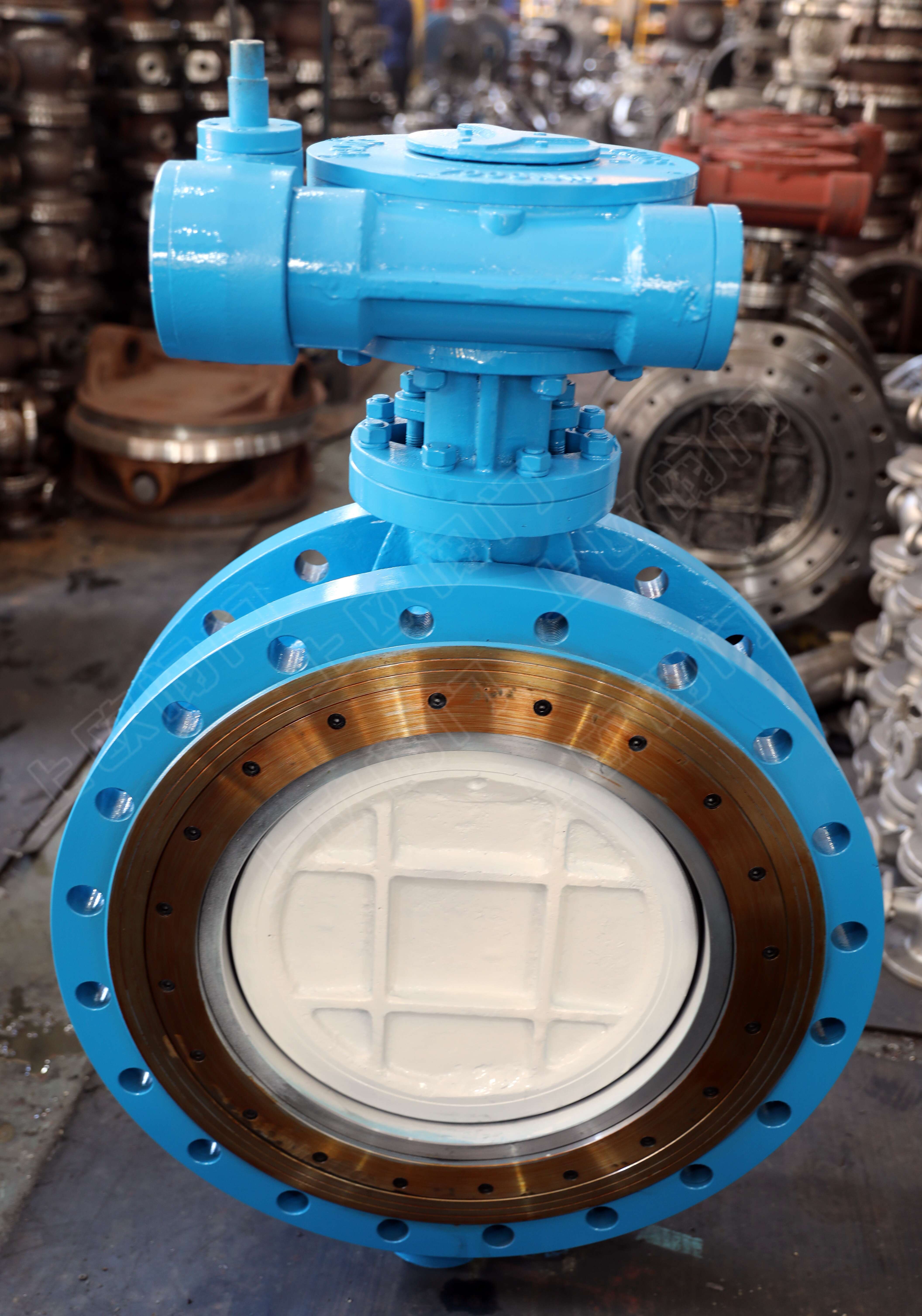

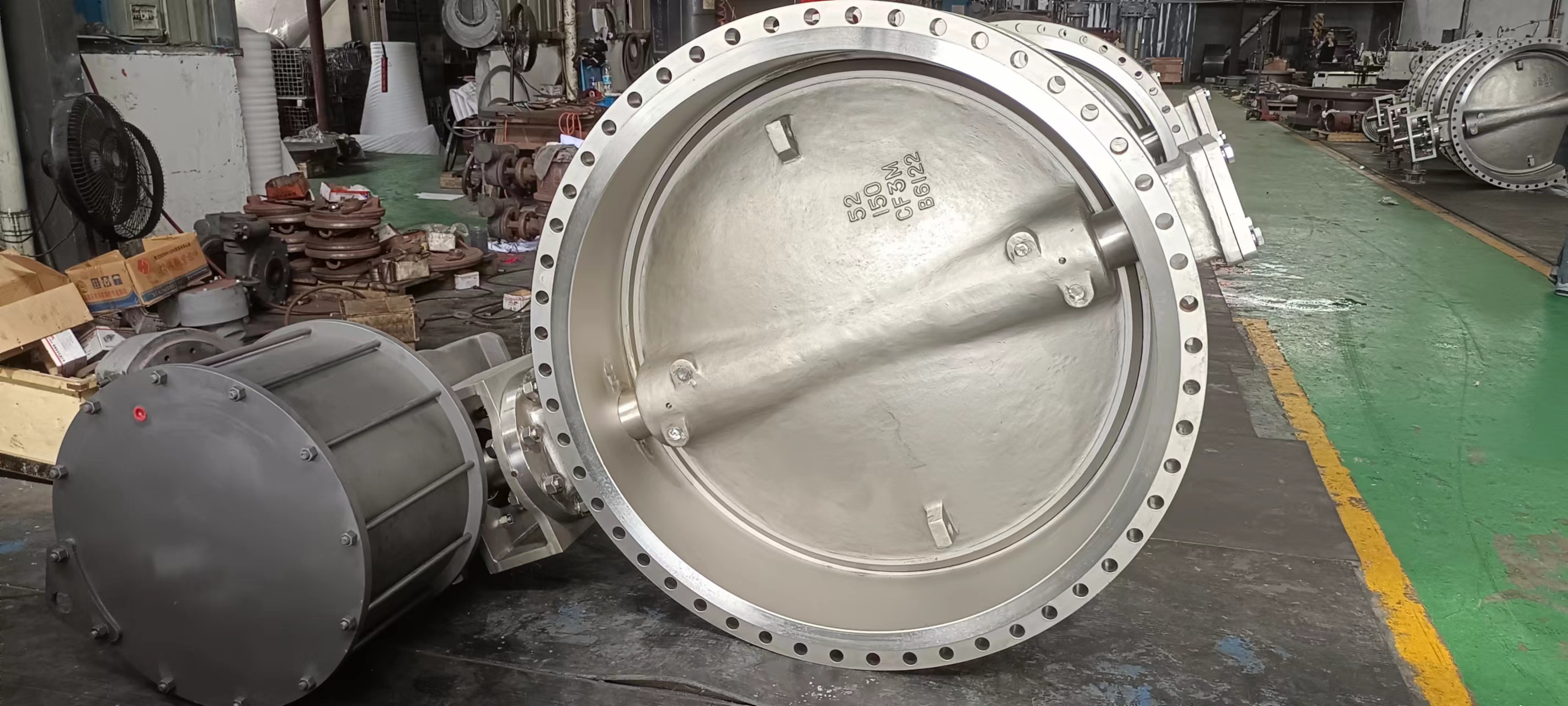

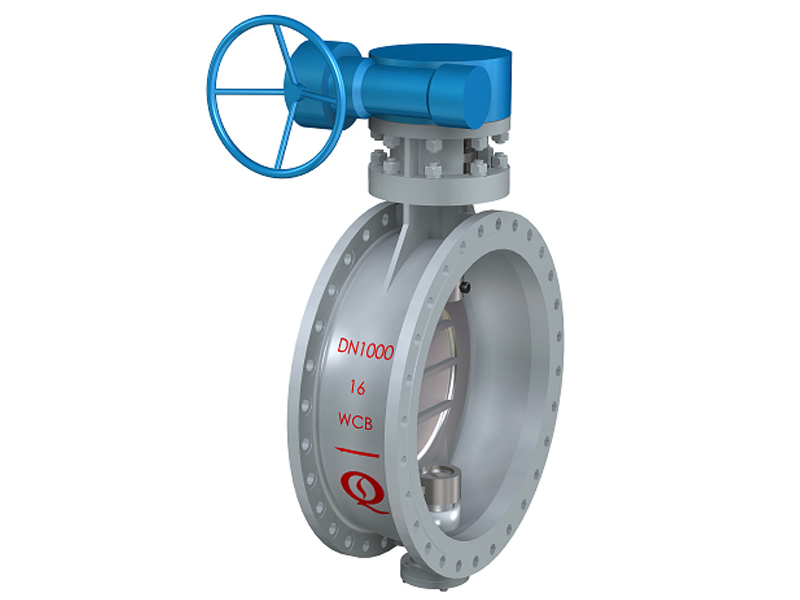

雙向硬密封旋球閥不但能在正向壓力下可靠地截斷，在反向壓力或反向壓力遠大于正向壓力時同樣能可靠地密封。采用半球閥的原理，蝶式結構外形，系蝶式偏心半球閥，從而具有：體積小、重量輕的特征；并具有：雙向硬密封、密封摩擦小、經久耐用、啟閉輕便等性能，因此，性價比遠高于半球閥。
更新時間：2023-04-11 10:42:11 瀏覽次數：1748雙向流硬碰硬密封旋球閥是上歐閥門有限公司多年來在閥門設計制造、使用維護的經驗積累上根據市場需求開發出來的專利產品。該閥不但能在正向壓力下可靠地截斷，在反向壓力或反向壓力遠大于正向壓力時同樣能可靠地密封。采用半球閥的原理，蝶式結構外形，系蝶式偏心半球閥，從而具有：體積小、重量輕的特征；并具有：雙向硬密封、密封摩擦小、經久耐用、啟閉輕便等性能，因此，性價比遠高于半球閥。
可廣泛應用于水泵出口端、管網系統、回收水系統、高位水槽、易水淹的污水系統、防倒流系統等需雙向密封的場合，可用于冶金、礦山、石化、化工、電力、環保、市政等行業作為管路啟閉和調節使用。在雙向流系統中該閥門一臺相當于兩臺普通單向密封閥門。
1、主要類型：本閥門的主要類型有：蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于有壓力氣源和壓力液源的場合。
2、工作原理：雙向流閥門的最主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座向后移動，閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，使之密封良好。
|
公稱通徑 |
公稱壓力(MPa) |
試驗壓力(MPa) |
適用溫 度(℃) |
適用 介質 |
||
|
殼體強度試驗 |
正向密封試驗 |
反向密封試驗 |
||||
|
DN50～500 |
1.0 |
1.5 |
1.1 |
1.1 |
未注明為80℃以下，可生產200℃ 以下 |
清水、污水、油品等 |
|
1.6 |
2.4 |
1.76 |
1.76 |
|||
表1 產品性能規范
|
公稱通徑 （mm） |
公稱壓力 （Mpa） |
試驗壓力（Mpa） |
適用溫度 （℃）
|
適用 介質 |
||
|
殼體強度 試驗 |
水壓密 封試驗 |
低壓密封試驗 |
||||
|
DN50 ~2000 mm |
0.6 |
0.9 |
0.66 |
0.6 |
未注明為0~80℃可生產0~200℃ |
清水、 污水、 油品等 |
|
1.0 |
1.5 |
1.1 |
0.6 |
|||
|
1.6 |
2.4 |
1.76 |
0.6 |
|||
|
2.5 |
3.75 |
2.76 |
0.6 |
|||
|
4.0 |
6.0 |
4.4 |
0.6 |
|||
表2 制造標準規范
|
標準內容 |
標準號 |
標準名稱 |
|
法蘭標準 |
GB/T79.1-94 |
整體鋼制管法蘭 |
|
GB/T17241.6-1998 |
整體鑄鐵管法蘭 |
|
|
結構長度標準 |
GB/T1221-2005 |
金屬閥門 結構長度 |
|
壓力試驗標準 |
GB/T13927-1992 |
通用閥門 壓力試驗 |
|
JB/T9092-1999 |
閥門的試驗檢驗 |
|
結構設計標準 |
GB/T12237-1989 |
通用閥門法蘭和對焊連接鋼制球閥 |
|
GB/T12238-1989 |
通用閥門法蘭和對夾連接蝶閥 |
|
|
使用材料標準 |
GB/T12226-1989 |
通用閥門灰鑄鐵件技術條件 |
|
GB/12227-1989 |
通用閥門球墨鑄鐵技術條件 |
|
|
GB/T12229-1989 |
通用閥門碳素鑄件技術條件 |
|
|
GB/T12230-1989 |
通用閥門奧式體鋼鑄件技術條件 |
主要類型：本閥門的主要類型有手動、蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于壓力氣源和壓力液源的場合。
|
驅動方式 |
手動 |
蝸桿 |
氣動 |
液動 |
電動 |
|
型號 |
GWXDF207 |
GWXDF3207 |
GWXDF6207 |
GWXDF7207 |
GWXDF9207 |
|
型號 |
GWXDF204 |
GWXDF3204 |
GWXDF6204 |
GWXDF7204 |
GWXDF9204 |
工作原理：閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是
閥芯三次曲面的切面（見圖），因而其結合十分完美。有適應（中心自動定位重合）和補償磨損功能。因
為轉動中心偏離閥芯幾何中心就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷前進、向外脹的實際效果，其功能相當于半球閥、閘閥、截止閥、蝶閥的綜合。
凡水泵出口端、管網系統、回收系統、高位水槽、易水淹的污水系統、防倒流系統的所有閥門須用雙向流閥門，本閥門廣泛用于冶金、礦山、石化、化工、電力、環保、市政等行業和部門的管路啟閉、調節。
