當前位置：首頁 > 產品中心 > 調流調壓閥 > 調流閥 > 調速調壓型活塞式多功能控制閥

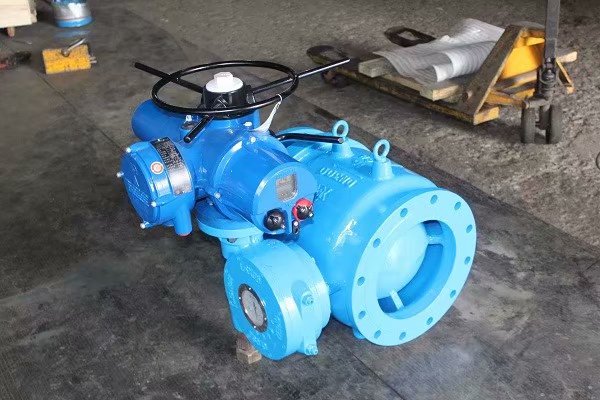

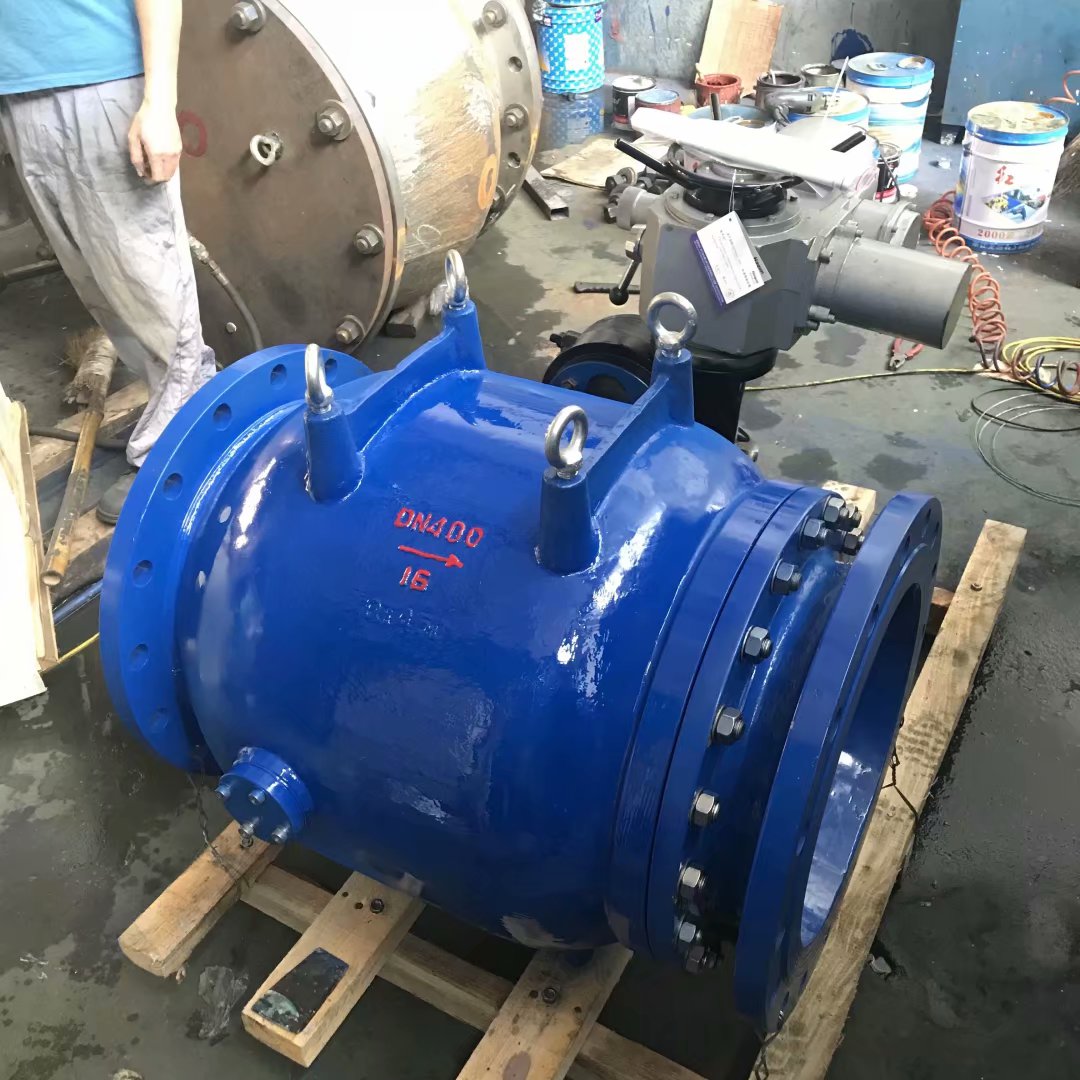

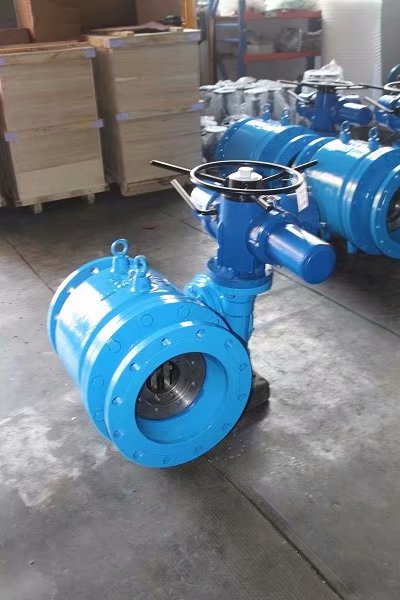

調速調壓型活塞式多功能控制閥是本公司技術人員在借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門，已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的活塞式多功能控制閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。
更新時間：2022-05-30 13:34:28 瀏覽次數：2652調速調壓型活塞式多功能控制閥是本公司技術人員在借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門，已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的活塞式多功能控制閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力，從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。
1、結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻，驅動裝置明顯減小。
2、可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。
5、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
6、如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。
7、可以臥式安裝，也可以立式安裝。
|
公稱壓力(MPa) |
公稱通徑 |
試驗壓力(MPa) |
適用介質 |
|
|
殼體 |
密封 |
|||
|
0.25 |
400～2000 |
0.375 |
0.275 |
水、熱水等 |
|
0.6 |
200～1600 |
0.9 |
0.66 |
|
|
1.0 |
200～1600 |
1.5 |
1.1 |
|
|
1.6 |
200～1200 |
2.4 |
1.76 |
|
|
壓力試驗 |
法蘭連接尺寸 |
|
GB/T13927 |
GB4216.2～4216.5、GB/T17241.6 |
|
材料 |
零件名稱 |
|
HT200、HT250、QT450-10 |
閥體、端蓋、連桿架、法蘭管、曲柄 |
|
2Cr13、1Cr18Ni9Ti |
閥桿、銷軸、活塞 |
|
1Cr18Ni9Ti |
閥體密封圈 |
|
NBR |
活塞密封圈 |
|
QT450-10 |
連桿 |
|
ZCuAI10Fe3、ZCuZn38Mn2Pb2 |
軸承 |
|
NBR |
填料
|
|
DN |
扇葉式 |
鼠籠式 |
|
DN |
PN10.16.25 |
PN40.64 |
|
100 |
1.6 |
2.0 |
|
100 |
325 |
400 |
|
125 |
3.0 |
6.6 |
|
125 |
325 |
400 |
|
150 |
2.7 |
7.1 |
|
150 |
350 |
450 |
|
200 |
2.0 |
6.2 |
|
200 |
400 |
550 |
|
250 |
2.1 |
9.2 |
|
250 |
500 |
650 |
|
300 |
2.2 |
6.9 |
|
300 |
600 |
750 |
|
350 |
1.5 |
6.5 |
|
350 |
700 |
850 |
|
400 |
1.5 |
6.5 |
|
400 |
800 |
950 |
|
450 |
1.5 |
6.5 |
|
450 |
900 |
1000 |
|
500 |
1.5 |
6.5 |
|
500 |
1000 |
1150 |
|
600 |
1.5 |
6.5 |
|
600 |
1200 |
1350 |
|
700 |
1.5 |
6.5 |
|
700 |
1400 |
1350 |
|
800 |
1.4 |
6.5 |
|
800 |
1600 |
|
|
900 |
1.4 |
6.5 |
|
900 |
1800 |
|
|
1000 |
1.3 |
6.5 |
|
1000 |
2000 |
|
|
1200 |
1.1 |
6.5 |
|
1200 |
2400 |
|
|
1400 |
1.1 |
6.5 |
|
1400 |
2800 |
|
|
1500 |
1.1 |
6.5 |
|
1500 |
3000 |
|
|
注：更大口徑根據要求設計 |
