水輪機進水水電球閥均設有液壓系統控制的機械鎖定裝置，用來鎖住閥門的轉動部分，在關閉位置閥轉動部分自動地鎖定，同時配備有檢修手動鎖定。當鎖定投入時，任何錯誤的指令均不能使鎖定裝置和其它設備損壞。

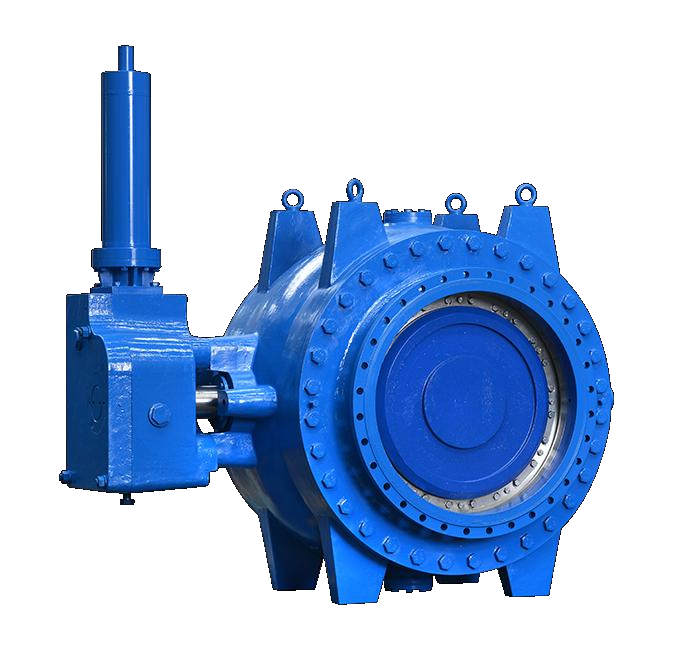

更新時間：2024-10-05 18:04:19 瀏覽次數：54水電球閥采用100%全通徑設計制造，密封采用金屬對金屬，金屬對橡膠密封，法蘭式水電球閥符合球閥設計ANSVAWWA507-99標準。該閥采用雙向密封結構固定式結構加+雙偏心、浮動雙閥座、獨特退拔銷連接設計，以其優良的性能被用于泵浦控制、流量控制、高壓差放空、主管線截留等場合。其近似直管段的水力損失，為用戶節約大量能源，高壓差節流時的穩定性、耐氣蝕性以及獨特的流量曲線能勝任各種高要求工況。
對于水頭高于300m的水電站（或抽水蓄能電站），一般采用液控球閥作為水輪機進水閥，安裝在水輪機蝸殼的進口處，其作用為：
1、為機組檢修提供安全的工作條件；
2、機組停機時減少機組的漏水量，開機時縮短啟動所需要的時間；
3、防止機組飛逸致使事故擴大：
本產品具有檢修密封和工作密封；檢修密封位于球閥上游側，采用手動控制；工作密封位于下游側，采用自動控制。上、下游側的動密封環沿管道方向移動，與固定在活門上的壓環接觸形成密封；密封副在開關過程中無摩擦，從而驅動力矩小，壽命長，安全可靠。
球閥密封副采用不銹鋼材料，經過精加工成，在不拆卸閥門主體的情況下，即可更換工作密封和檢修密封。
動密封環的驅動介質采用上游側的壓力水。上游檢修密封設置有手動機械鎖定裝置，通過均布的楔塊作用在動密封環上，確保其控制壓力消失的情況下，密封的可靠性。
本系列球閥均設有液壓系統控制的機械鎖定裝置，用來鎖住閥門的轉動部分，在關閉位置閥轉動部分自動地鎖定，同時配備有檢修手動鎖定。當鎖定投入時，任何錯誤的指令均不能使鎖定裝置和其它設備損壞。
本系列產品具有開度位置指示及工作密封、檢修密封投入與退出指示。

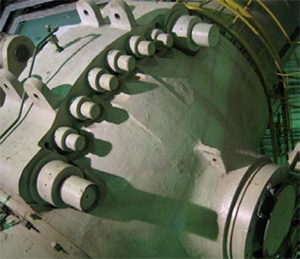

閥體分為兩瓣，用合金鋼鑄造或者鋼板焊接制造。閥體的上游和下游部分通過預應力螺栓連接。
|
|
|

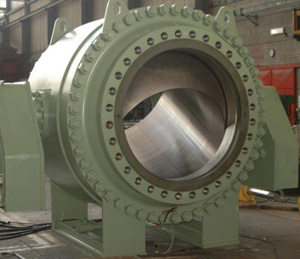

| 閥體兩部分的連接面通過閥轉動部分水平軸線，閥軸與活門為整體結構。 | 閥體為非對稱的兩部分，連接面在樞軸的下游側，閥軸與活門為螺栓聯結。 |
閥軸在閥體軸承內轉動，軸承為自潤滑復合材料，其承載能力強，自潤滑及耐磨性能好，摩擦系數小。
閥軸與閥體的密封為橡膠，其安裝在閥體外的壓蓋內。這些密封在不拆卸球閥的主要部件（閥體和轉動部分）和壓力鋼管不排水的'情況下很容易地被更換。
軸承套在兩端設置有橡膠密封結構，以預防固體顆粒如泥沙滲入軸承。

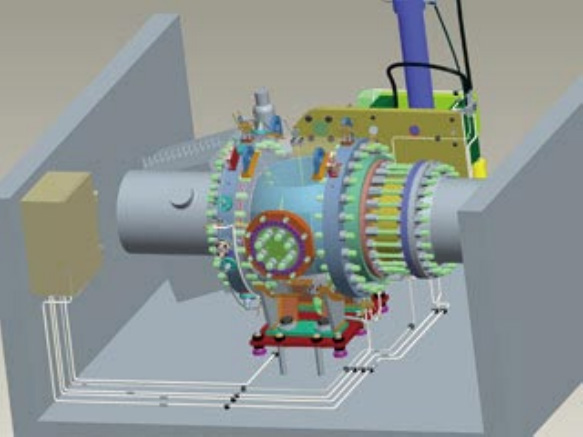

球閥的開關操作是通過一個（或兩個）液壓雙作用接力器（油缸）驅動一個（或兩個）拐臂旋轉實現。拐臂與閥軸通過鍵連接。接力器（油缸）錨固于球閥的混凝土基礎中。
液壓系統采用壓力油罐蓄能或重錘蓄能，在緊急情況下（即使無動力電源時），閥門也可以實現開啟、關閉或動水關閉，保證閥后機組設備的安全。
本系列產品基于先進的設計理念和設計方法，采用科學的理論計算和先進的分析軟件，確保產品的各參數滿足工程的要求，確保產品在各種工況下使用的可靠性和安全性。
1.技術參數
| 公稱通徑 DN | 公稱壓力 PN | 試驗壓力 | 適用溫度 | 適用介質 | |
| 水壓測試 | 漏水測試 | ||||
| 300~1500 | 3.0~10.0 | 3.75+1.25×(PN-2.5) or 3.75+1.25×(0.01×Hmax-2.5) | 0.01×Homax | ≤ 80 | 水、海水、泥沙水等 |
注：1. Homax，最大升壓水頭；Hmax，最高靜水頭；2. 試驗壓力可以在技術協議或合同中另行規定。
2. 性能參數
| 開閥時間 s（可調） | 60~120 |
| 關閥時間 s（可調） | 60~120 |
| 液壓系統最高壓力 (MPa) | 16.0 |
| 泄漏量 | 按照GB/T14478第5.3款的規定 |
| 流阻系數 | 0.08 |
| 名稱 | 材料 |
| 閥體 | ZG20SiMn or Q345 GB/T1591 |
| 活門 | ZG20SiMn or Q345 GB/T1591 |
| 閥軸 | ZG20SiMn、碳鋼 (表面防腐處理 GB/T699)、不銹鋼 |
| 動密封環 | 不銹鋼 |
| 靜密封環 | 不銹鋼 |
| 產品標準 | 壓力試驗標準 |
| GB/T14478 | GB/T14478 |

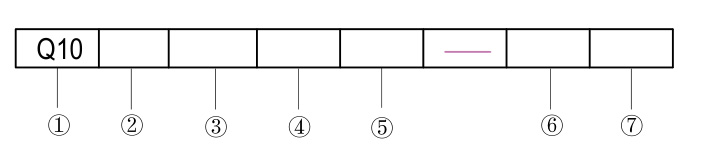

①產品代號：Q10為水輪機進水蝶閥
②驅動方式：HY-液壓驅動（蓄能罐）;HW-液壓驅動（重錘）
③公稱通徑：?jiǎn)挝籱m
④密封代號：X-橡膠；H-不銹鋼；S-雙密封

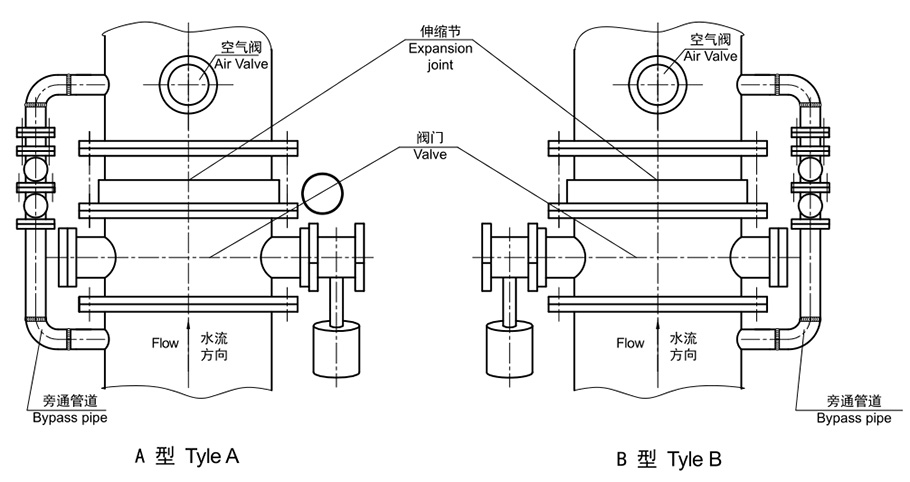

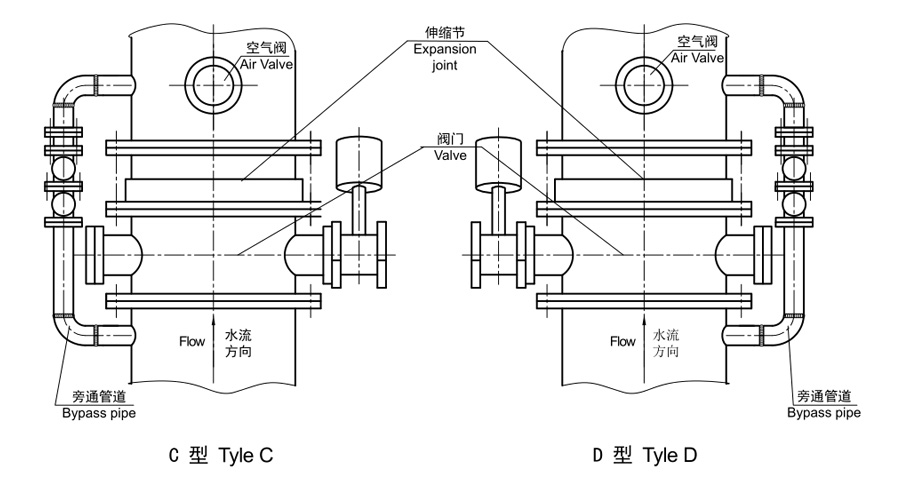

⑤布置形式代號：?jiǎn)悟?qū)動裝置:A型；B型；C型；D型，其余省略
⑥公稱壓力代號：為單位公稱壓力的10倍，單位Bar(10xMPa)
⑦特征代號： A1~A9;B1~B9......
