當前位置：首頁 > 產品中心 > 旋球閥 > 氣動旋球閥 > GWXDF6204HY氣動旋球閥
氣動旋球閥是本公司經過多年的潛心研究，集中人類在閥門史上的全部智慧和成果，在第一代雙向彈性硬密封球閥和蝶閥基礎上開發出來了第二代雙向硬碰硬密封旋球閥，同一產品同時解決了兩大世界性難題即閥座、閥板密封面不相對移動或變形而雙向抵御介質壓力或壓差，并在硬碰硬密封條件下做到零泄漏，實現了世界閥門界多年為之奮斗的夢想，為閥門行業創建了全新的起點和里程碑。
更新時間：2024-07-13 17:01:26 瀏覽次數：83氣動旋球閥是本公司經過多年的潛心研究，集中人類在閥門史上的全部智慧和成果，在第一代雙向彈性硬密封球閥和蝶閥基礎上開發出來了第二代雙向硬碰硬密封旋球閥，同一產品同時解決了兩大世界性難題即閥座、閥板密封面不相對移動或變形而雙向抵御介質壓力或壓差，并在硬碰硬密封條件下做到零泄漏，實現了世界閥門界多年為之奮斗的夢想，為閥門行業創建了全新的起點和里程碑。
氣動雙向密封旋球閥技術性能
1）、氣動技術性能規范
|
公稱通徑 |
公稱 壓力(MPa) |
試驗壓力(MPa) |
適用溫 度(℃) |
適用 介質 |
||
|
殼體強度試驗 |
正向密封試驗 |
反向密封試驗 |
||||
|
DN300～1200 |
1.0 |
1.5 |
1.1 |
1.1 |
≦80℃ |
清水、污水、油品等 |
氣動旋球閥主要設計制造標準
|
標準內容 |
標準號 |
標準名稱 |
|
法蘭標準 |
HG/T20592-2009 A |
鋼制管法蘭 |
|
結構長度標準 |
GB/T12221-2005 |
金屬閥門結構長度 |
|
壓力試驗標準 |
GB/T13927-2008 |
通用閥門壓力試驗 |
|
結構設計標準 |
GB/T12237-2007 |
通用閥門 法蘭和對焊連接鋼制球閥 |
|
GB/T12238-2008 |
通用閥門 法蘭和對夾連接蝶閥 |
|
|
GB/T12229-2005 |
通用閥門 碳素鋼鑄件技術條件 |
|
|
GB/T12230-2005 |
通用閥門 奧式體鋼鑄件技術條件 |
氣動旋球閥主要零件材料
|
零部件名稱 |
材料名稱或代號 |
|
閥 體 |
鑄鋼 WCB |
|
閥 板 |
鑄鋼 WCB (密封面堆焊合金鋼） |
|
密 封 面 |
D507/304 |
|
閥 桿 |
不銹鋼 2Cr13 |
|
閥 座 |
球墨鑄鐵 |
|
密 封 件 |
丁腈橡膠 |
氣動旋球閥主要類型和工作原理

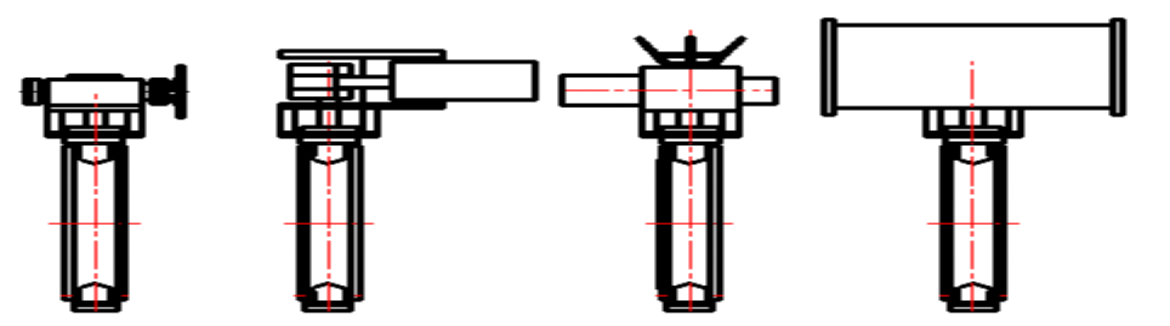

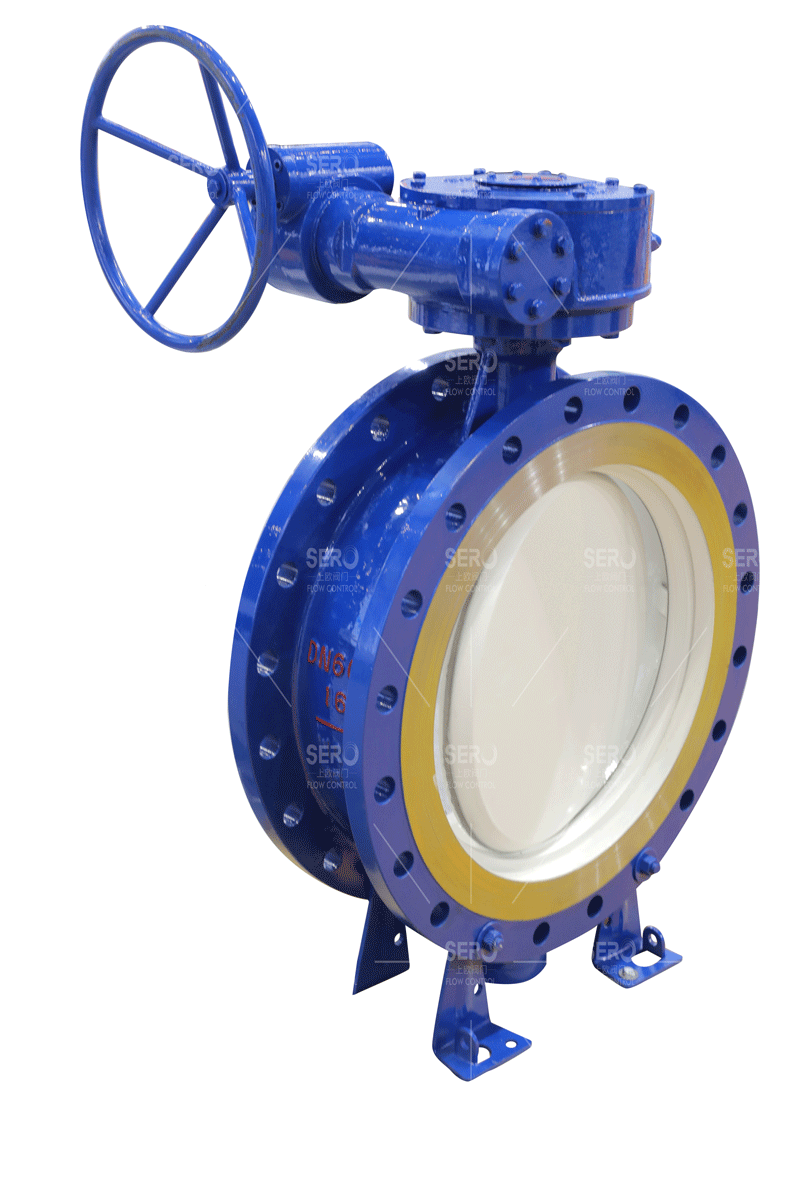

1、主要類型：本閥門的主要類型有：蝸輪蝸桿、電動、氣動、液動、其中氣動閥門和液動閥門適合于有壓力氣源和壓力液源的場合。本次供貨為手動與電動型（不含電動執行器)。
蝸輪蝸桿 液動 電動 氣動
氣動旋球閥工作原理：
閥芯的密封面為三次曲面，閥座的密封面為1次圓錐面。在密封點處，閥座面實際上是閥芯三次曲面的切面（見圖），因而其結合十分完美。有自適應（中心自動定位重合）和補償磨損功能。
因?yàn)檗D(zhuǎn)動中心偏離閥芯幾何中心，就有閥芯打開時閥芯實體不斷向后退、向內縮、閥芯關閉時閥芯實體不斷向前進、向外脹的實際效果。（見圖）

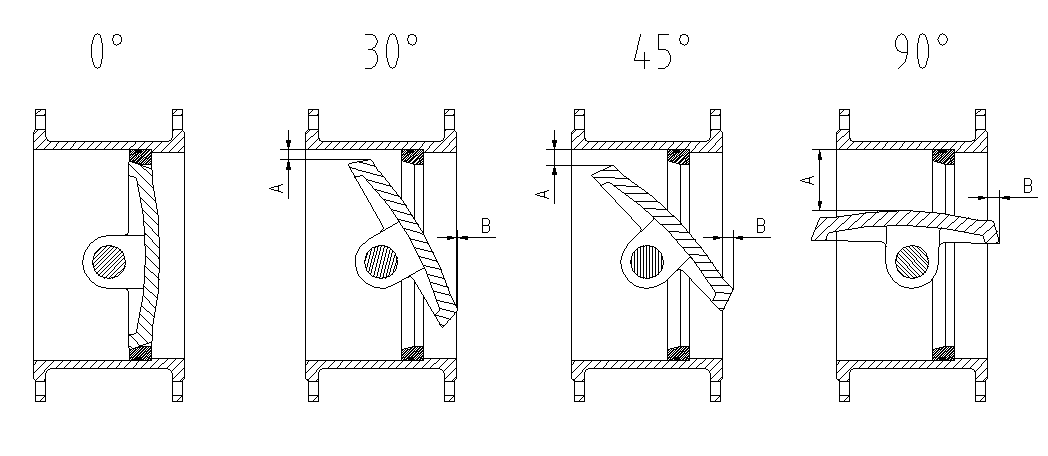

打開各不同角度變化圖：

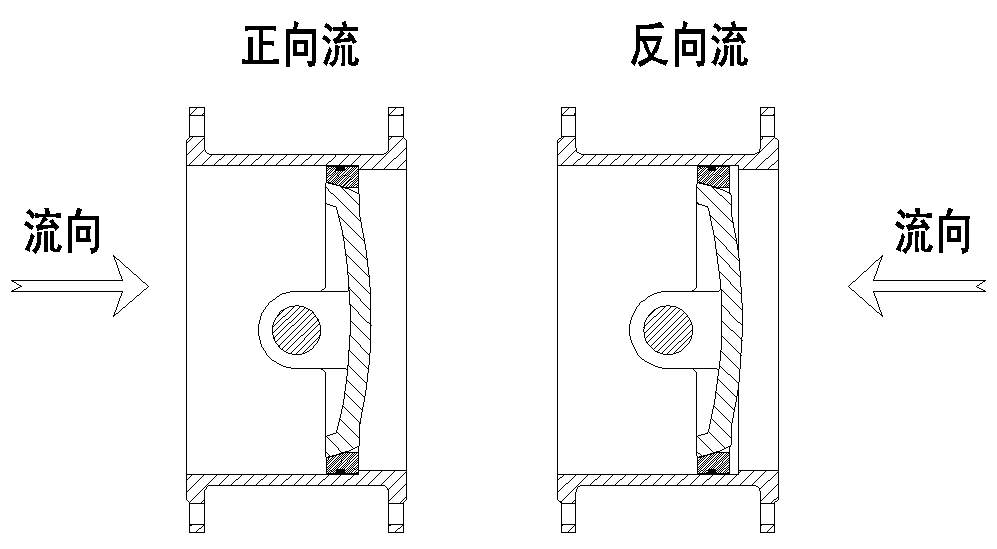

雙向流閥門的最主要功能是既能在正向壓力時密封良好，在反向壓力或反向壓力大于正向壓力時也能密封良好。當正向壓力作用時，介質壓力推動閥板向前移動，閥桿變形，閥板密封面緊貼閥座密封面?zhèn)鬟f壓力，將閥座推向閥體臺階，使之密封良好。當反向壓力作用時，介質壓力推動閥板向后移動，閥桿變形，介質壓力同時推動閥座向后移動，閥座密封面緊貼閥板密封面?zhèn)鬟f壓力，將閥座推向閥桿極限變形位置，使之密封良好。（見圖）
