氣動切斷二通球閥

產品簡述：
ZSJQ氣動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。

更新時間：2021-01-09 11:06:52
瀏覽次數：1622

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
技術參數
特殊要求
零件材料及內部結構

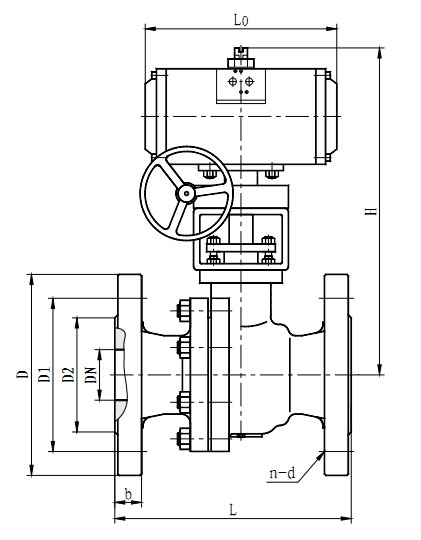

外形結構尺寸圖

產品概述

ZSJQ氣動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。O型切斷球閥采用活塞式氣動執行機構或者電動執行機構，O型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫、耐磨損的碳纖維材料制成，產品結構精巧合理。該系列產品轉動效率高、推力大、密封性好，額定流量系數大、零件互換性好等特點。本系列產品被廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。

技術參數

ZSJQ氣動切斷二通球閥主要技術參數

本體部分
閥體形式	直通鑄造閥
閥體材質	ZG230-450 ZG1Cr18Ni9Ti
公稱通徑	DN15-DN300
公稱壓力	PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K
連接形式	法蘭 FF RF RTJ 等
結構長度	符合IEC534
閥蓋形式	一體式
填料	聚四氟乙烯柔性石墨等
密封墊	金屬夾石墨密封墊四氟乙烯墊等
閥內部件
閥芯型式	球型
流量特性	線性
內件材質	標準材質組合及使用溫度、壓力請參閱附表
執行機構
氣動	活塞式氣動執行機構
單作用	氣—開（彈簧復位）
雙作用	氣—開/氣—關

特殊要求

1、特殊檢驗；
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口，配管；
5、真空條件下使用；
6、指定圖層顏料；
7、特殊介質（氧氣、氫氣、氯氣）；
8、使用不銹鋼連接件；

零件材料及內部結構

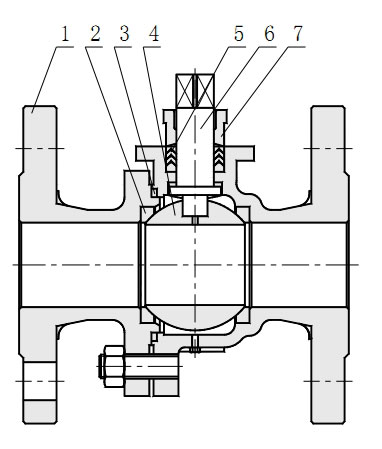

ZSJQ氣動切斷二通球閥主要零件材料及內部結構
本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	2Cr13	2Cr13	2Cr13
7	填料壓蓋	WCB	LCB	WC9
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	304	316	316L
7	填料壓蓋	CF8	CF8M	CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

規格與技術參數

ZSJQ氣動切斷二通球閥規格與技術參數
公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	300

額定流量系數 KV	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500

公稱壓力	1.6、4.0、 6.4
閥芯轉角(°)	0°±4°～90°±4°
適用工作溫度	軟密封-40～180 硬密封-60～450
允許壓差(MPa)	等于公稱壓力
允許泄露量等級	軟密封Ⅵ級硬密封Ⅳ級
動作時間(S)	0.5～0.7
防護等級	相當于 IP65.5 級防塵防水型
汽缸輸出力矩 (N.m)	5.9～6780

電動執行器輸出力矩(Kgf.m)	2～60

汽缸操作壓力 (MPa)	雙作用 0.2～1.0 單作用 0.3～1.0
